Дует от створок: как правильно отрегулировать пластиковые окна для квартиры при подготовке к зиме

С наступлением первых устойчивых холодов микроклимат в жилых помещениях проходит серьезную проверку на прочность. Снижение температуры за окном часто выявляет скрытые дефекты остекления: по периметру створок начинает ощущаться ледяной сквозняк, на подоконнике образуется конденсат, а уровень уличного шума в комнатах заметно возрастает. Современные ПВХ окна представляют собой сложные инженерные конструкции, которые требуют периодического технического обслуживания. В большинстве случаев проблема продувания решается без радикального ремонта — достаточно провести грамотную калибровку металлической фурнитуры.

В написании статьи принимали участие эксперты оконной компании Народные Окна (https://n-okna.ru/), входящей в рейтинг лучших оконных компаний Москвы и Подмосковья по версии портала https://www.ratingfirmporemontu.ru/okna/. Практический опыт инженеров сервисного отдела позволил сформировать данное исчерпывающее руководство по восстановлению герметичности остекления.

В этом материале детально разобраны механизмы работы оконной фурнитуры, развенчаны популярные мифы о «зимних режимах», а также предоставлены четкие, безопасные инструкции по самостоятельной регулировке геометрии и силы прижима оконных створок.

Диагностика проблемы: локализация источника сквозняка

Прежде чем брать в руки инструменты, необходимо точно определить, откуда именно поступает холодный воздух. Ошибочная диагностика приводит к неправильным действиям: владелец квартиры может усиленно крутить механизмы фурнитуры, в то время как проблема кроется в разрушенном монтажном шве под подоконником.

Тактильные и визуальные методы проверки

1. Бумажный тест (проверка плотности прижима). Это самый надежный метод оценки состояния уплотнительного контура. Откройте створку, поместите между ней и пластиковой рамой обычный лист бумаги формата А4. Закройте окно и поверните ручку в положение «закрыто». Теперь попытайтесь вытянуть лист на себя.
   • Если бумага рвется или вытягивается с большим усилием — прижим идеальный, регулировка в этом месте не требуется.
   • Если лист выходит легко и без сопротивления — створка не прилегает к раме, требуется усиление прижима.
   • Тест необходимо провести по всему периметру окна: снизу, сверху и по бокам.
2. Тест с источником дыма или огня. В безветренную погоду зажгите свечу, спичку или используйте ароматическую палочку. Медленно проведите источником дыма/пламени вдоль всех стыков закрытого окна. Отклонение пламени или струйки дыма точно укажет на место разгерметизации.
3. Визуальный осмотр уплотнителя. Откройте окно и внимательно осмотрите черную (или серую) резиновую ленту по контуру. Если резина сплющена, имеет микротрещины, стала жесткой на ощупь или вырвана из паза — никакая настройка фурнитуры не поможет, требуется полная замена уплотнительного шнура.
4. Поиск пылевого следа. В местах постоянного продувания уличный воздух проносит микрочастицы грязи. Если на белоснежной пластиковой раме при открытии створки видны четкие темные полосы пыли в местах прилегания резинки — это индикатор отсутствия герметичности.

Анатомия оконной фурнитуры: что и чем мы будем крутить

Для понимания процесса регулировки необходимо знать правильные названия элементов оконной механики. Вся фурнитурная обвязка располагается на торце открывающейся створки.

• Цапфа (эксцентрик). Это небольшие металлические ролики или грибовидные выступы, расположенные на торце створки. Когда вы поворачиваете ручку окна вниз, механизмы приходят в движение, и цапфы смещаются вверх или вниз.
• Ответная планка. Металлические площадки, жестко закрепленные на неподвижной раме. При закрывании окна цапфа заходит за ответную планку и цепляется за нее, притягивая створку к раме.
• Нижняя петлевая группа. Механизм в нижнем углу окна. Он удерживает основной вес конструкции и отвечает за перемещение створки вверх-вниз и влево-вправо.
• Верхняя петля и ножницы. Механизм в верхнем углу, который позволяет створке не только открываться нараспашку, но и откидываться в режим проветривания.

Необходимый инструмент: Для 95% пластиковых окон, установленных в России (с фурнитурой Roto, Maco, Siegenia, Winkhaus и др.), требуется всего один инструмент — Г-образный шестигранный ключ на 4 миллиметра (его часто называют мебельным ключом). В редких случаях для регулировки специфических цапф могут понадобиться плоскогубцы или отвертка со шлицем «звездочка» (Torx).

Миф о «зимнем» и «летнем» режиме: физика процесса

В сети Интернет массово тиражируется инструкция об обязательной необходимости перевода окон в «зимний режим» осенью и в «летний» весной. Это маркетинговое упрощение, которое может нанести вред вашей оконной конструкции.

Производители фурнитуры не закладывают в механизмы понятие сезонов. Существует техническое понятие регулировки силы прижима.

Пластиковый профиль (ПВХ) обладает высоким коэффициентом температурного расширения. Зимой пластик сжимается, а летом от жары расширяется. Эластичный резиновый уплотнитель компенсирует эти колебания.

Если вы установили новые окна, уплотнитель на них толстый, упругий и отлично справляется со своей задачей при стандартном (заводском) прижиме. Если вы сразу переведете новые окна в режим максимального прижима («на зиму»), металлическая фурнитура буквально расплющит и раздавит резину. Весной резина не восстановит свою форму, и окно начнет пропускать ветер.

Правило: Усиливать прижим цапф нужно только в том случае, если бумажный тест показал продувание, а из окна объективно дует холодный воздух. Если дома тепло и тихо — трогать эксцентрики категорически запрещено. Усиление прижима — это инструмент компенсации естественного износа и усыхания уплотнителя с годами, а не сезонная забава.

Инструкция 1: Изменение силы прижима створок (борьба со сквозняком)

Если диагностика подтвердила недостаток прижима, необходимо настроить эксцентрики (цапфы). Откройте створку и найдите все цапфы по ее периметру. Их количество зависит от размера окна: обычно их от 3 до 8 штук (со стороны ручки, сверху, снизу и со стороны петель). Отрегулировать нужно каждую из них одинаково, чтобы избежать перекоса давления. Алгоритм действий зависит от формы самой цапфы.

Овальные эксцентрики

Такие цапфы не имеют отверстий под ключ. Они регулируются с помощью плоскогубцев (действуйте аккуратно, чтобы не поцарапать металл).

• Стандартный прижим: Овал расположен по диагонали (под углом 45 градусов).
• Максимальный прижим (зимний): Поверните овал в горизонтальное положение. В таком виде цапфа максимально далеко выступает в сторону уплотнителя, обеспечивая жесткий контакт с ответной планкой.
• Слабый прижим (летний): Поверните овал в вертикальное положение.

Круглые цапфы со смещенным центром

На торце такой цапфы есть отверстие под шестигранник (4 мм) и небольшая метка (точка, черточка или насечка) на внешнем крае круга.

• Ориентация по метке: Внимательно посмотрите, куда смотрит эта насечка.
• Усиление прижима: Вставьте шестигранник и поверните цапфу так, чтобы насечка смотрела в сторону комнаты (в сторону резинового уплотнителя на створке). Центр эксцентрика сместится, и прижим усилится.
• Ослабление прижима: Поверните цапфу так, чтобы насечка смотрела в сторону улицы.

Важное замечание: Эксцентрики не крутятся бесконечно вокруг своей оси, их ход ограничен. Не прикладывайте чрезмерных усилий, чтобы не сорвать резьбу механизма.

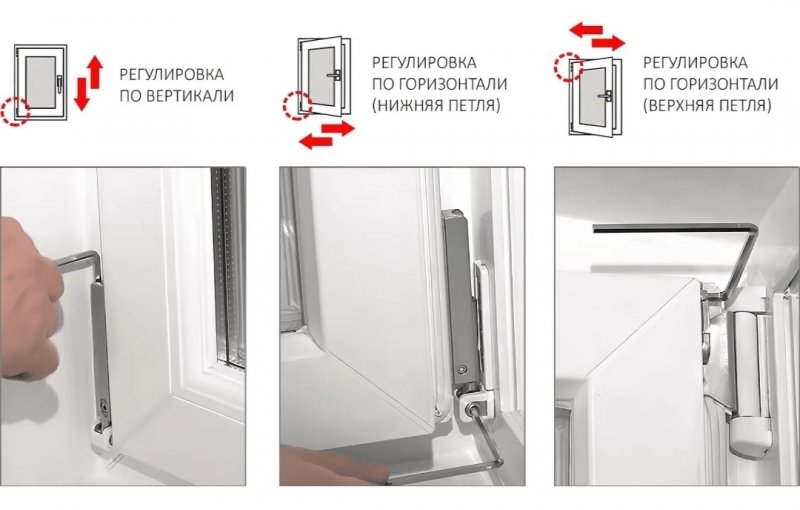

Инструкция 2: Корректировка геометрии (устранение провисания)

Двухкамерный стеклопакет обладает значительным весом (около 30-40 кг на одну стандартную створку). Под действием силы тяжести открытая створка со временем дает усадку — провисает.

Симптомы провисания: при попытке закрыть окно створка задевает нижнюю пластиковую раму или металлическую ответную планку, издавая неприятный звук трения или щелчок. Ручка при этом поворачивается с большим трудом. Прижимные цапфы в этом случае регулировать бесполезно, нужно восстанавливать правильную геометрию (диагонали) конструкции.

Регулировка нижней петли (движение Вверх / Вниз)

Этот узел отвечает за высоту расположения всей створки.

1. Снимите декоративную пластиковую накладку с нижней петли. Для этого откройте окно, потяните накладку вверх и снимите ее с металлического цилиндра.
2. Вы увидите отверстие под шестигранник 4 мм в самом верхнем торце петли. Вставьте туда ключ.
3. Для поднятия створки: вращайте шестигранник по часовой стрелке. Створка начнет приподниматься. Сделайте 1-2 оборота, вытащите ключ и попробуйте закрыть окно.
4. Для опускания створки: вращайте ключ против часовой стрелки.

Регулировка нижней петли (движение Вправо / Влево)

Этот винт помогает сдвинуть нижний угол створки ближе к петлям или дальше от них.

1. Створка должна быть открыта нараспашку.
2. Найдите регулировочный винт, расположенный сбоку на самой нижней петле, параллельно подоконнику (иногда он скрыт под боковой накладкой).
3. Вставьте шестигранник. Вращение по часовой стрелке притянет нижний угол створки к петле. Вращение против часовой стрелки — отодвинет угол от петли.

Регулировка верхних ножниц (сдвиг верхнего угла Вправо / Влево)

Если створка цепляет раму верхним углом или сбоку (со стороны ручки), необходимо отрегулировать верхний механизм.

1. Откройте окно нараспашку.
2. Посмотрите на самый верхний механизм створки (ножницы), который соединяет ее с петлей. Вы увидите гнездо под шестигранный ключ на плоской металлической планке.
3. Вставьте ключ. Вращение по часовой стрелке притянет верхний угол створки к петлевому подвесу (створка приподнимется со стороны ручки). Вращение против часовой стрелки отодвинет верхний угол (створка опустится).

Решение проблемы сквозняка со стороны петель

Особым случаем является ситуация, когда бумажный тест показывает сильное продувание по вертикальной линии со стороны петель. Регулировка обычных цапф здесь не поможет.

Длинные створки (более 1 метра в высоту) оснащаются дополнительными механизмами прижима со стороны петель — скрытыми средними прижимами.

• Наружный скрытый прижим. Располагается между верхней и нижней петлей. В закрытом состоянии он не виден. Откройте окно и найдите на раме со стороны петель небольшую металлическую планку, а на створке — ответный крючок. На крючке также есть отверстие под шестигранник. Вращая его, вы выдвигаете крючок сильнее, увеличивая силу прижима центральной части профиля.
• Регулировка прижима на верхних ножницах. Некоторые премиальные системы фурнитуры позволяют усилить прижим самого верхнего угла (около верхней петли). Для этого на механизме ножниц предусмотрен отдельный эксцентрик, алгоритм работы с которым аналогичен настройке обычных цапф.

Обслуживание резиновых уплотнителей: когда железо не виновато

Металлическая фурнитура может быть настроена идеально, геометрия выставлена с точностью до миллиметра, но из окна все равно будет дуть уличный воздух, если резиновый уплотнитель потерял свои физические свойства.

Резина (EPDM-каучук), из которой изготавливаются контуры, подвергается экстремальным нагрузкам: перепадам температур от +30°C до -30°C, воздействию ультрафиолета, городской пыли и смога. Без ухода уплотнитель высыхает за 3-4 года.

Правила подготовки уплотнителей к зиме:

1. Очистка. Откройте окно и тщательно промойте резинку по всему периметру теплой водой с добавлением обычного мыльного раствора (средства для мытья посуды). Обязательно удалите грязь из складок и углов. Вытрите уплотнитель насухо.
2. Смазка. Нанесите на резину защитный состав. Идеальным вариантом является специализированная силиконовая смазка для окон или автомобильный силиконовый спрей. Альтернативой может служить аптечный глицерин.
3. Силикон создает на поверхности резины тончайшую гидрофобную пленку, возвращает материалу эластичность и не дает створке примерзнуть к раме в сильные морозы.

Категорически запрещено: Использовать для смазки уплотнителей пищевые растительные масла, сливочное масло, машинное масло или универсальную жидкость WD-40. Эти составы содержат агрессивные химические вещества и растворители, которые моментально разрушают структуру EPDM-каучука, превращая резину в липкую или крошащуюся массу.

Когда регулировка не поможет: серьезные дефекты

Важно понимать границы применимости регулировочных ключей. В ряде ситуаций вызов сервисной бригады неизбежен.

• Продувание из-под подоконника. Если холод идет снизу окна (от места стыка пластиковой панели подоконника и рамы или из-под самого подоконника), проблема кроется в разрушении монтажного шва. Монтажная пена могла осыпаться от влаги и солнца. Потребуется демонтаж внешнего отлива, зачистка старой пены и запенивание шва заново с соблюдением ГОСТа (установка паро- и гидроизоляционных лент).
• Продувание от откосов. Ситуация аналогична предыдущей. Холодные стены и сквозняк по бокам окна требуют вскрытия декоративных откосов и утепления проема экструдированным пенополистиролом или минеральной ватой.
• Сломанная фурнитура. Если ручка прокручивается на 360 градусов, окно не закрывается до конца, или при повороте ручки слышен громкий металлический хруст внутри пластика — сломан основной запор (редуктор). Настройка не поможет, требуется частичная разборка створки и замена поврежденного элемента.
• Выгнутый дугой профиль. Приложите длинный строительный уровень или ровную рейку к торцу открытой створки. Если профиль имеет изгиб (пузо), это свидетельствует об отсутствии или разрыве внутреннего стального армирования. Пластик деформировался под воздействием солнца. В этом случае створка подлежит замене целиком.

Часто задаваемые вопросы

Обязательно ли смазывать механизмы фурнитуры перед зимой?
Да. Металлические трущиеся детали (цапфы, ответные планки, петли и подвижные тяги внутри створки) требуют ежегодной смазки. В фурнитуре есть специальные технологические отверстия с изображением масленки. Туда необходимо капнуть несколько капель специального машинного масла (для швейных машин) или технического аэрозоля. Это обеспечит плавный ход ручки и защитит металл от коррозии из-за выпадающего конденсата.

Почему окно стало свистеть при сильном ветре?

Свист или завывание — классический признак негерметичности. При сильном ветре создается разница давлений на улице и в квартире. Воздух с огромной скоростью прорывается через микроскопические щели в усохшем уплотнителе, создавая звуковой резонанс (эффект свистка). Решение: провести бумажный тест, усилить прижим цапф или заменить резиновый контур.

Нужно ли возвращать эксцентрики в "летнее" положение весной?
Если вы переводили окно в режим максимального прижима (горизонтальное положение овальных цапф или насечка в сторону комнаты), то с наступлением устойчивого тепла прижим необходимо ослабить. Если этого не сделать, в условиях летней жары, когда пластик расширится, фурнитура будет работать на износ, а резиновый уплотнитель окончательно потеряет способность к восстановлению формы.

Могу ли я сломать окно шестигранником?
Сломать профиль или разбить стеклопакет шестигранным ключом невозможно. Однако применение грубой физической силы при вращении регулировочных винтов может привести к срыву резьбы или слизыванию граней внутри паза. Вращайте ключ плавно и без рывков. Если винт не поддается, предварительно очистите его от пыли и капните немного проникающей смазки.

Подводя итоги, стоит отметить, что самостоятельная подготовка пластиковых окон к зимнему сезону не требует профессиональных инженерных навыков. Внимательная диагностика, наличие простейшего инструмента, понимание механики работы цапф и петель, а также регулярный уход за уплотнительными контурами гарантированно избавят квартиру от сквозняков, сохранив тепло и уют в самые суровые морозы.
