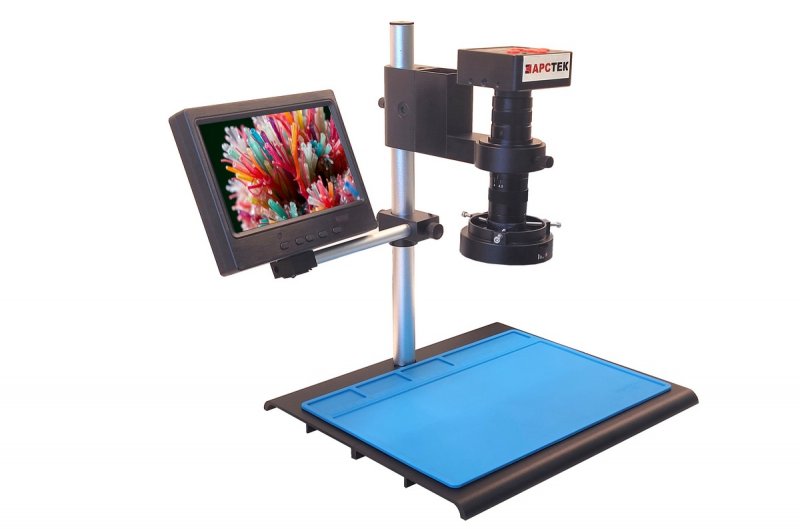

Техники пайки с использованием микроскопа

Точность при пайке электронных компонентов под микроскопом имеет решающее значение для качества и надёжности конечного результата. Современная микроэлектроника предъявляет к работе мастера исключительно высокие требования: размеры контактных площадок и выводов компонентов измеряются долями миллиметра, а расстояния между ними настолько малы, что малейшая неточность способна привести к замыканию или непропаю. В таких условиях освоение и применение выверенных техник пайки становится не просто желательным, а абсолютно необходимым условием успешной работы с электроникой.

Значимость точных техник пайки обусловлена целым рядом факторов:

• Миниатюрность компонентов — современные элементы требуют ювелирной аккуратности при монтаже;
• Плотность размещения — близко расположенные контакты повышают риск замыканий;
• Надёжность соединений — качество пайки определяет долговечность всего устройства;
• Чувствительность элементов — многие компоненты боятся перегрева и статики;
• Стоимость ошибки — порча дорогих деталей или платы оборачивается серьёзными потерями.

Использование микроскопа при пайке позволяет вывести точность работы на принципиально новый уровень, недостижимый при работе невооружённым глазом. Многократное увеличение даёт мастеру возможность отчётливо видеть каждый вывод компонента, контролировать количество припоя, своевременно замечать дефекты и сразу же их устранять. Однако само по себе наличие оптики не гарантирует качественного результата — необходимо владеть правильными техниками, адаптированными под работу с увеличением. Именно сочетание хорошего микроскопа и отточенных навыков пайки обеспечивает тот высокий уровень исполнения, который отличает настоящего профессионала и гарантирует надёжность выполненного монтажа.

Основные техники пайки

Работа под микроскопом подразумевает владение целым набором базовых техник пайки, каждая из которых применяется в определённых ситуациях и для разных типов компонентов. Освоение этих приёмов составляет фундамент мастерства и позволяет уверенно справляться с большинством задач, возникающих при монтаже и ремонте электроники. Важно понимать, что под увеличением даже привычные операции выполняются несколько иначе, требуя более выверенных и аккуратных движений.

К основным техникам пайки под микроскопом относятся:

• Пайка SMD-компонентов — монтаж элементов поверхностного типа с точным дозированием припоя;
• Пайка паяльником с тонким жалом — работа с миниатюрными контактами при помощи специализированных насадок;
• Использование паяльной пасты — нанесение пасты и последующий нагрев для формирования соединений;
• Пайка феном — применение горячего воздуха для монтажа и демонтажа компонентов;
• Работа с флюсом — нанесение флюса для улучшения качества и аккуратности пайки.

Для успешного освоения и применения этих техник необходим качественный микроскоп, и приобрести подходящий прибор можно в компании «Арстек», которая занимается поставками оптического оборудования для специалистов по электронике. В её каталоге представлены как микроскопы, предназначенные для монтажных работ, так и приборы от знаменитых мировых брендов — Olympus, Leica, Nikon и Zeiss, что позволяет каждому мастеру выбрать инструмент, наилучшим образом отвечающий его задачам и уровню мастерства.

Отдельного внимания заслуживает техника работы с минимальным количеством припоя, которая особенно важна при пайке под микроскопом. В условиях многократного увеличения мастер отчётливо видит, сколько именно припоя поступает на соединение, и может точно дозировать его, избегая образования избыточных капель и перемычек между соседними контактами. Грамотное использование флюса в сочетании с правильно подобранной температурой паяльника позволяет добиваться аккуратных, прочных и эстетичных соединений. Освоение этих базовых техник открывает путь к выполнению самых сложных операций с современной микроэлектроникой.

Советы по работе под микроскопом

Эффективная работа под микроскопом требует не только знания техник пайки, но и освоения ряда практических приёмов, связанных с особенностями восприятия изображения через оптику. Многие начинающие мастера, впервые приступая к пайке под увеличением, испытывают определённые трудности с координацией движений и ориентацией в пространстве. Однако при соблюдении нескольких полезных рекомендаций адаптация проходит быстро, а работа становится комфортной и продуктивной.

Для успешной работы под микроскопом стоит придерживаться следующих советов:

• Настройте оптику заранее — отрегулируйте увеличение, фокус и освещение перед началом работы;
• Обеспечьте удобную позу — отрегулируйте высоту и положение прибора под свой рост;
• Зафиксируйте плату — используйте держатели, чтобы обрабатываемый объект не смещался;
• Двигайтесь плавно — под увеличением даже малые движения кажутся значительными;
• Обеспечьте хорошее освещение — равномерный яркий свет облегчает восприятие деталей;
• Делайте перерывы — давайте глазам отдых при длительной работе.

Одним из главных навыков, которые предстоит освоить при работе под микроскопом, является координация движений рук с изображением, наблюдаемым через оптику. Поначалу несоответствие между реальными перемещениями инструмента и тем, что видно в увеличенном виде, может дезориентировать, однако с практикой это ощущение быстро проходит. Полезно начинать тренировку с простых операций на ненужных платах, постепенно переходя к более сложным задачам по мере привыкания к специфике работы под увеличением.

Большое значение имеет и правильная организация рабочего места в целом. Удобное расположение паяльника, флюса, пинцета и других инструментов в пределах лёгкой досягаемости избавляет от лишних движений и позволяет сосредоточиться на самой пайке. Стабильное положение рук, которые желательно опирать на рабочую поверхность для уменьшения дрожания, существенно повышает точность операций. Соблюдение этих несложных рекомендаций в сочетании с регулярной практикой позволяет довольно быстро выйти на высокий уровень мастерства и получать удовольствие от работы под микроскопом.

Примеры использования техник

Чтобы лучше понять практическую ценность освоенных техник пайки под микроскопом, полезно рассмотреть конкретные примеры их применения в реальных задачах. Эти ситуации регулярно встречаются в работе мастеров по ремонту и монтажу электроники, и именно владение правильными приёмами позволяет успешно с ними справляться. Разбор подобных случаев наглядно демонстрирует, как теоретические знания превращаются в практический результат.

Рассмотрим типичные сценарии применения техник пайки под микроскопом:

• Замена микросхемы на материнской плате — демонтаж старого чипа феном и точная установка нового;
• Восстановление оторванной контактной площадки — кропотливая работа по реставрации повреждённого участка;
• Пайка разъёма зарядки смартфона — монтаж компактного коннектора с множеством мелких выводов;
• Устранение замыкания между контактами — удаление лишнего припоя и перемычек;
• Монтаж резисторов и конденсаторов — установка миниатюрных SMD-элементов на плату.

Рассмотрим подробнее пример замены повреждённого разъёма зарядки на смартфоне — одну из самых распространённых задач в ремонте мобильной техники. Этот коннектор имеет множество тесно расположенных выводов крошечного размера, и без микроскопа качественно его припаять практически невозможно. Мастер сначала с помощью фена и флюса аккуратно демонтирует старый разъём, затем тщательно очищает контактные площадки, после чего под увеличением точно позиционирует и припаивает новый элемент, контролируя каждый вывод и отсутствие замыканий между ними.

Другим показательным примером служит восстановление оторванной контактной площадки — задача, требующая высочайшей точности и терпения. При механическом повреждении платы дорожка или площадка может оторваться, и без микроскопа восстановить столь мелкий элемент нереально. Под увеличением мастер способен проложить тончайший проводник, аккуратно зачистить нужный участок и сформировать новое надёжное соединение. Подобные примеры убедительно показывают, что сочетание качественного микроскопа и отточенных техник пайки позволяет решать задачи, которые иначе были бы попросту невыполнимы, возвращая к жизни сложную современную электронику.
