Где развальцовочная втулка заменяет приварной крепёж в кузовных панелях

В кузовных и листовых автопанелях крепёжная точка должна быть прочной, компактной и технологичной. Нужно закрепить кронштейн, кожух, экран, направляющую, пластиковую накладку, электрический блок или вспомогательный элемент, но при этом не испортить панель сваркой, не перегреть металл и не получить лишнюю правку после установки крепежа.

В таких задачах развальцовочная втулка становится альтернативой приварному крепежу. Её устанавливают без термического воздействия: втулка входит в подготовленное отверстие и фиксируется за счёт развальцовки. В результате в панели появляется резьбовая точка или дистанционная бонка, которая удерживается механически, а не сварным швом.

Для автомобильных деталей это особенно важно. Кузовные панели часто тонкие, имеют покрытие, сложную форму, штампованные переходы, ребра жёсткости и зоны, чувствительные к деформации. Если поставить в такую панель приварную шпильку или гайку без учёта технологии, можно получить коробление, следы нагрева, повреждение покрытия и дополнительную зачистку.

Почему приварной крепёж не всегда удобен

Приварной крепёж привычен для кузовных деталей. Он позволяет заранее создать крепёжную точку: шпильку, болт, гайку или другой элемент. После этого на сборке остаётся установить ответную деталь и затянуть соединение. Для многих узлов это удобно и технологично.

Но сварка всегда связана с нагревом. В тонкой панели даже небольшая локальная тепловая зона может привести к деформации, изменению геометрии, повреждению защитного слоя или появлению следов, которые потом приходится устранять. Если деталь лицевая, окрашенная, оцинкованная или уже прошла часть обработки, сварочный крепёж становится более рискованным решением.

Есть и вопрос повторяемости. Приварная шпилька должна стоять ровно, в заданной точке, без перекоса и с достаточной прочностью. Если сварка выполняется вручную или на нестабильной оснастке, разброс может быть заметным. На одной детали это поправимо. В серии это превращается в брак и доработку.

Как работает развальцовочная втулка

Развальцовочная втулка устанавливается в отверстие листовой детали и фиксируется за счёт пластической деформации части крепежа. При установке край втулки развальцовывается, зажимает материал панели и формирует устойчивую посадку. В зависимости от конструкции втулка может работать как резьбовая точка, дистанционная опора или бонка под крепление внутреннего элемента.

Главное отличие от приварного крепежа — отсутствие термического воздействия. Панель не нагревается сваркой, вокруг крепёжной точки не образуется зона термического влияния, не появляются сварочные брызги и не требуется зачистка шва. Это особенно полезно для тонких автопанелей, где геометрия и покрытие важны не меньше прочности соединения.

При этом развальцовка требует точности. Для втулки критичны диаметр отверстия, толщина панели, качество кромки, усилие установки и состояние материала. Если отверстие сделано неправильно или лист слишком тонкий для выбранной втулки, соединение может провернуться, ослабнуть или вырваться при нагрузке.

Где втулка-бонка применяется в авто

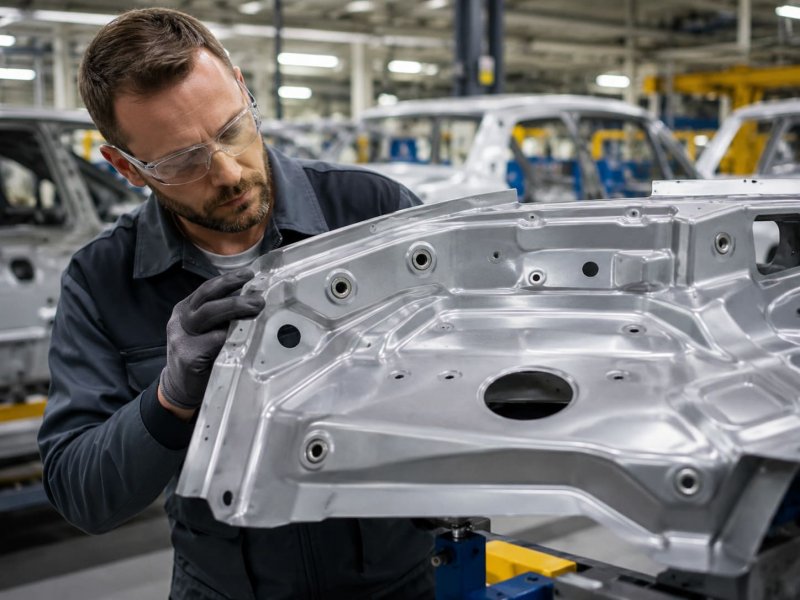

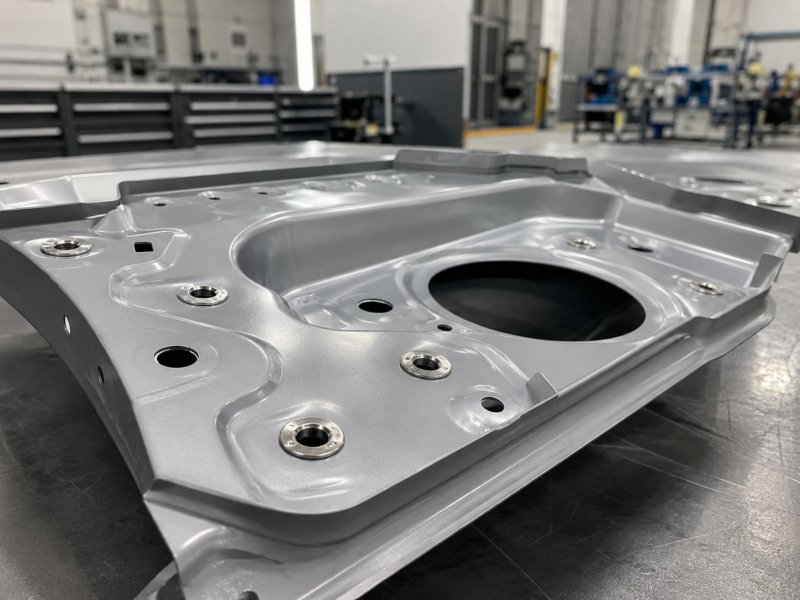

В автомобильных и кузовных деталях развальцовочные втулки используют там, где нужна резьбовая или дистанционная точка без сварки. Это могут быть панели крепления электронных блоков, кронштейны жгутов, элементы облицовки, кожухи, усилители, крышки, экраны, монтажные планки и небольшие опоры.

Например, внутри кузовной панели нужно закрепить пластиковый кожух или металлический кронштейн. Приварная шпилька могла бы решить задачу, но её установка потребует сварки, контроля шва и защиты зоны нагрева. Развальцовочная втулка позволяет сформировать крепёжную точку холодным способом, если нагрузка и толщина панели подходят под такой вариант.

Другой пример — тонкая листовая деталь с покрытием. Если крепёж нужно поставить после части операций обработки, сварка может испортить защитный слой. Втулка, установленная механически, снижает риск повреждения покрытия. Отверстие всё равно нужно подготовить, но это контролируемая операция без нагрева.

Третий сценарий — серийная сборка, где важна скорость и повторяемость. Если втулка ставится на прессе или в стабильной оснастке, положение крепёжной точки проще контролировать. Монтаж становится менее зависимым от навыка сварщика и больше похож на повторяемую технологическую операцию.

Почему её ставят вместо приварной шпильки

Приварная шпилька удобна, когда нужна наружная резьба, на которую надевается ответная деталь и затягивается гайкой. Но шпилька выступает над поверхностью, может мешать транспортировке, цепляться за упаковку, повреждаться до финальной сборки. При сварке есть риск перекоса, загрязнения резьбы, повреждения покрытия и локальной деформации панели.

Развальцовочная втулка в ряде случаев решает задачу аккуратнее. Она может дать внутреннюю резьбу или дистанционную точку без выступающей длинной шпильки. Она устанавливается без сварки и не требует зачистки сварной зоны. Если конструкция узла позволяет использовать втулку вместо шпильки, это может сократить количество операций и снизить риск термических дефектов.

Но замена оправдана не всегда. Если узел работает на высокую нагрузку, если требуется длинная наружная резьба или если соединение испытывает сильные боковые усилия, приварная шпилька может быть надёжнее. Развальцовочная втулка хороша там, где её удержание в листе соответствует нагрузке, а монтаж без нагрева действительно даёт технологический выигрыш.

Толщина панели и подбор втулки

Один из главных параметров — толщина металла. Развальцовочная втулка рассчитана на определённый диапазон толщин. Если лист тоньше нужного, развальцовка не сформирует достаточную зону удержания. Если лист толще, втулка может не сесть правильно или не обеспечить нужную геометрию.

Поэтому подбор начинают не только с резьбы. Нужно учитывать толщину панели, диаметр отверстия, длину втулки, высоту бонки, наружный диаметр, материал детали и характер нагрузки. В автомобильных панелях это особенно важно: толщина листа может отличаться в зависимости от зоны, усиления, штамповки и требований к массе.

Если втулку выбирают только по резьбе, легко получить ошибку. Резьба будет подходить к винту, но сама втулка может плохо держаться в панели. Для технолога важнее вся связка: металл панели, отверстие, посадка, развальцовка, нагрузка и условия эксплуатации.

Подготовка отверстия

Отверстие под развальцовочную втулку должно быть точным. Слишком маленькое отверстие может привести к деформации панели или повреждению втулки при установке. Слишком большое — к слабой посадке, провороту или вырыву. Овальность, заусенцы, перекос и плохая кромка тоже снижают качество соединения.

В кузовных панелях отверстия часто получают штамповкой, пробивкой или сверлением. Каждый способ даёт свою кромку. После пробивки может остаться заусенец, после сверления — неровность или смещение. Если это не контролировать, развальцовка будет нестабильной.

Если втулка ставится в видимой или ответственной зоне, следы деформации вокруг отверстия недопустимы. Неправильная установка может оставить вмятину, волну или локальное напряжение, которое проявится после покрытия или сборки.

Установка без термического воздействия

Главное преимущество развальцовочной втулки — холодная установка. Она не нагревает панель, не образует сварной зоны и не требует удаления окалины или брызг. Для тонких автопанелей это снижает риск коробления и упрощает дальнейшую обработку.

Холодная установка особенно полезна, если панель уже имеет покрытие или если рядом находятся чувствительные зоны: клеевые соединения, герметики, декоративные поверхности, тонкие ребра, элементы с высокой точностью. Сварка в таких местах может быть технически возможной, но слишком рискованной по последствиям.

При этом холодная установка требует правильного усилия. Если усилие недостаточное, втулка не закрепится. Если чрезмерное — можно деформировать панель, повредить втулку или испортить посадочное место. Поэтому в серии установку лучше выполнять на контролируемом оборудовании, а не дожимать по настроению смены.

Нагрузка и ограничения

Развальцовочная втулка хорошо работает в узлах, где нагрузка соответствует её способу удержания в листе. Она может воспринимать усилия затяжки, удерживать ответную деталь, работать как дистанционная опора или резьбовая точка. Но её нельзя автоматически считать равной сварному крепежу по всем видам нагрузок.

Важно оценивать вырыв, проворот, боковую нагрузку, вибрацию и количество циклов сборки-разборки. Если к втулке крепится лёгкий кожух, экран или кронштейн, требования одни. Если она удерживает силовой элемент, требования совсем другие. Для ответственных узлов нужны испытания или расчёт с учётом реального материала панели.

Также имеет значение расположение втулки. Близость к краю, гибу, вытяжке металла или штампованному переходу может снизить прочность посадки. Если втулка стоит в зоне, где панель уже напряжена или имеет сложную форму, результат установки может отличаться от испытания на ровном образце.

Влияние на покрытие и внешний вид

В автомобильных деталях внешний вид и защита поверхности часто критичны. Приварной крепёж может оставлять следы нагрева, требовать зачистки и последующей защиты. Если операция выполнена плохо, вокруг точки крепления появляются дефекты покрытия или зоны повышенного риска коррозии.

Развальцовочная втулка позволяет избежать сварочного нагрева, но это не значит, что о поверхности можно забыть. Отверстие должно быть подготовлено аккуратно, а зона развальцовки не должна повреждать защитный слой больше допустимого. Если панель окрашена или оцинкована, важно понимать, как установка повлияет на покрытие вокруг отверстия.

Развальцовка в серийном производстве

В серии развальцовочная втулка особенно интересна из-за повторяемости. Если отверстия выполняются стабильно, оборудование настроено правильно, а контроль понятен, установка становится быстрой и предсказуемой. Это снижает зависимость от сварочной операции и уменьшает количество ручных доработок.

Серийный процесс требует технологической карты: какой тип втулки используется, под какую толщину панели, каким инструментом устанавливается, какое усилие применяется, что считается браком и как проверяется результат. Без этих данных развальцовка превращается в ручную импровизацию, только без сварки.

Типовые ошибки

Первая ошибка — считать развальцовочную втулку прямой заменой любого приварного крепежа. Она действительно может заменить приварную шпильку или гайку в ряде узлов, но только если нагрузка, толщина панели и способ установки подходят.

Вторая ошибка — выбирать втулку только по резьбе. Резьба М4 или М6 ничего не говорит о том, будет ли крепёж нормально держаться в конкретной панели. Нужно учитывать диапазон толщин, отверстие, высоту, материал и условия работы.

Третья ошибка — не проверять реальную деталь. Испытание на плоском образце полезно, но кузовная панель может иметь штамповку, покрытие, изгибы, ребра и зоны разной жёсткости. Поэтому опытная установка на настоящей детали обязательна.

Четвёртая ошибка — не учитывать доступ к инструменту. Развальцовку нужно выполнить ровно и с нужным усилием. Если к месту установки невозможно нормально подвести инструмент, качество соединения будет нестабильным.

Когда лучше оставить приварной крепёж

Приварной крепёж остаётся рациональным вариантом, если узел требует высокой прочности, наружной шпильки, устойчивости к значительным боковым нагрузкам или если сварочная операция уже встроена в процесс и не создаёт проблем с геометрией и покрытием.

Например, если требуется длинная выступающая резьба, приварная шпилька может быть удобнее. Если соединение работает в тяжёлых условиях, а развальцовочная втулка не обеспечивает нужный запас по вырыву или провороту, сварной крепёж будет надёжнее. Если панель толстая и хорошо переносит сварку, отказ от неё не всегда даёт заметный выигрыш.

Как принять решение перед запуском

Перед заменой приварного крепежа на развальцовочную втулку стоит проверить несколько вопросов. Какая толщина панели? Какой материал и покрытие? Какая нагрузка действует на соединение? Нужна ли наружная шпилька или достаточно внутренней резьбы? Есть ли доступ для установки? Можно ли обеспечить точное отверстие? Как будет контролироваться результат?

Если деталь серийная, решение лучше проверять на опытной партии. Нужно установить втулки, провести сборку, оценить усилия, проверить покрытие и посмотреть, не появляется ли деформация вокруг посадки. При выборе типоразмера, резьбы и диапазона толщин можно ориентироваться на примеры развальцовочных втулок на irobs.ru, чтобы сопоставить параметры крепежа с реальной кузовной панелью, а не с абстрактной строкой в спецификации.

Вывод

Развальцовочная втулка в кузовных автопанелях может заменить приварной крепёж там, где нужна резьбовая или дистанционная точка без термического воздействия. Она помогает снизить риск коробления тонкого металла, сохранить поверхность, уменьшить количество операций после сварки и сделать установку более повторяемой.

Особенно полезна такая втулка в тонких панелях, корпусных и кузовных деталях, кожухах, кронштейнах, экранах и монтажных узлах, где сварка создаёт лишние риски или усложняет маршрут детали. Но её нужно подбирать не только по резьбе, а по всей системе: толщина металла, отверстие, нагрузка, материал, покрытие, доступ к инструменту и контроль качества.

Если развальцовочная втулка правильно заложена в конструкцию и технологию, она становится аккуратной альтернативой приварной шпильке или гайке. Но если её выбирают без проверки реальной панели, можно получить слабую посадку, проворот, повреждение покрытия или вырыв. Поэтому грамотный выбор начинается не с крепежа как детали, а с анализа узла, материала и производственного процесса.
