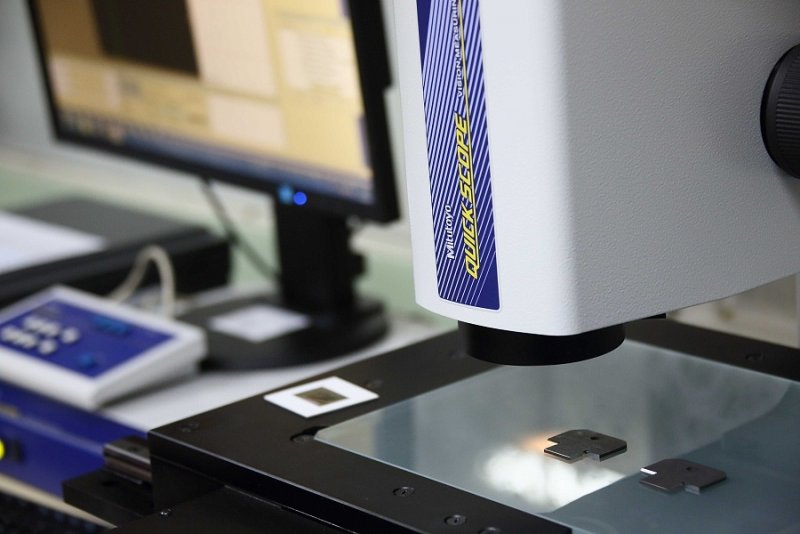

Что такое видеоизмерительная машина?

Видеоизмерительная машина (ВИМ) — это высокоточное метрологическое оборудование, предназначенное для бесконтактного измерения геометрических параметров объектов. В отличие от традиционных инструментальных микроскопов, ВИМ объединяет оптическую систему высокого разрешения, моторизованные оси с ЧПУ плюс интеллектуальное программное обеспечение, способное в автоматическом режиме распознавать края, контуры, особенности формы.

Работа ВИМ строится на последовательном цикле: камера фиксирует изображение детали, установленной на предметном столе, при регулируемом освещении — проходящем, отражённом или кольцевом, что необходимо для чёткого выявления кромок сложных профилей. Затем ПО анализирует кадр, определяет границы элементов и вычисляет линейные размеры, диаметры, углы, межцентровые расстояния.

Современные модели оснащаются не только оптическими датчиками, но и контактными щупами либо лазерными сканерами. Система позволяет комбинировать их, получая полную трёхмерную картину. Результаты автоматически протоколируются и экспортируются в отчётные формы.

Ключевые характеристики ВИМ — это бесконтактное измерение, исключающее риск деформации мягких или миниатюрных компонентов, точность до микрон, а также универсальность — возможность контролировать как плоские, так и объёмные параметры. Оборудование помогает добиться автоматизации рутинных операций.

Где используются ВИМ?

Видеоизмерительные машины востребованы на всех этапах машиностроительного и приборостроительного производства — от входного контроля заготовок до приёмочного анализа готовой продукции. В автомобилестроении с их помощью проверяют прецизионные детали двигателей, форсунки, элементы штампов, пресс-форм; в аэрокосмической отрасли — критически ответственные компоненты, сертифицированные по госреестру средств измерений.

В электронной промышленности ВИМ выступают ключевым инструментом контроля печатных плат, разъёмов и чип-компонентов, где требуется оценка ширины дорожек или зазоров с субмикронной точностью. В производстве металлоконструкций, метизов, подшипников, пластиковых изделий видеоизмерительные машины обеспечивают стабильность допусков, исключая брак, неразличимый глазом.

В цехах механообработки с помощью ВИМ контролируют профили резьб, углы заточки режущего инструмента, соответствие плоских шаблонов. Благодаря внесению в реестр средств измерений, их применяют в официальных метрологических лабораториях для калибровки калибров и контрольных приспособлений. В задачах обратного инжиниринга видеоизмерительная машина оцифровывает профиль изношенного образца, позволяя восстановить чертежи и запустить изготовление аналога в сжатые сроки.

Узнать больше о ВИМ и возможностях их внедрения на производство можно на сайте 3d-control.ru.
