Современные технологии намотки: оборудование, принципы работы и автоматизация производства

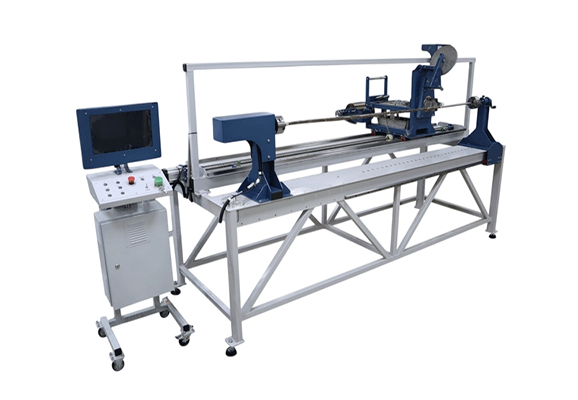

Современное производство электротехнической продукции невозможно представить без специализированного оборудования, обеспечивающего высокую точность изготовления обмоток. От качества выполнения этих операций напрямую зависят характеристики трансформаторов, дросселей, реле и других изделий, поэтому современные станки для намотки позволяют автоматизировать производственные процессы, повысить повторяемость результатов и снизить количество брака.

Особенности процесса намотки

Намотка представляет собой технологический процесс, в ходе которого проводник укладывается на каркас, сердечник или другую основу с соблюдением заданных геометрических параметров. Основными характеристиками процесса являются скорость вращения шпинделя, шаг раскладки провода, усилие натяжения и точность позиционирования раскладочного механизма.

Для получения качественной катушки важно обеспечить стабильное натяжение проводника. Недостаточное усилие приводит к неравномерной укладке витков, тогда как чрезмерное может вызвать повреждение тонкого эмальпровода или его обрыв. Поэтому современные станки оснащаются различными системами натяжения — механическими, магнитными или электронными, выбор которых определяется типом выполняемой операции и характеристиками используемого материала.

Основные виды намоточного оборудования

Выбор оборудования определяется не только конструкцией изделия, но и требуемой производительностью, размерами деталей и особенностями технологического процесса.

Станки рядовой намотки

Это наиболее распространенный тип оборудования, предназначенный для изготовления цилиндрических, прямоугольных и других каркасных катушек.

Во время работы каркас вращается на шпинделе, а раскладочный механизм перемещает провод вдоль оси, обеспечивая необходимый шаг намотки.

В зависимости от производственных задач применяются:

• одношпиндельные станки — для опытного производства, лабораторий и небольших партий;

• многошпиндельные модели — для серийного изготовления одинаковых изделий, когда одновременно работают несколько шпинделей.

Именно в таких станках широко используются различные типы нитеводителей и систем контроля натяжения, обеспечивающие стабильное качество намотки.

Оборудование для тороидальной намотки

При изготовлении тороидальных трансформаторов и дросселей применяются специализированные станки.

Поскольку провод невозможно намотать на замкнутый кольцевой сердечник традиционным способом, используется специальная шпуля (магазин), предварительно заполненная проводом. Во время работы она проходит через отверстие магнитопровода, последовательно укладывая витки.

Такая технология позволяет получать качественные тороидальные обмотки с высокой плотностью укладки.

Оборудование для изготовления крупных обмоток

Для производства силовых трансформаторов, крупных электрических машин и другого энергетического оборудования применяются станки повышенной мощности.

Они рассчитаны на работу с проводниками большого сечения, включая медные и алюминиевые шины, оснащаются усиленными шпинделями, мощными приводами и дополнительными системами фиксации тяжелых каркасов.

Конкретная конструкция таких станков зависит от типа выпускаемой продукции и технологических требований предприятия.

Перемоточные машины

Помимо собственно намотки, на производстве широко используются перемоточные станки.

Они позволяют перематывать провод, кабель, трос или другие длинномерные материалы с транспортировочных барабанов на технологические катушки, выполнять мерную резку и подготавливать материал для дальнейших операций.

Автоматизация намоточных процессов

Современное оборудование оснащается системами числового программного управления (ЧПУ), благодаря которым большинство операций выполняется автоматически.

Оператор задает необходимые параметры намотки, после чего система синхронизирует работу шпинделя и раскладочного механизма, контролируя скорость вращения, шаг укладки, остановки и другие технологические операции.

Применение сервоприводов значительно повышает точность позиционирования и повторяемость процесса при серийном производстве.

При необходимости современные станки позволяют реализовывать различные схемы укладки витков, включая ортоциклическую намотку, если она предусмотрена технологией изготовления конкретного изделия.

Как выбрать намоточный станок

При выборе оборудования обычно учитывают несколько основных параметров:

• диапазон диаметров используемого провода;

• максимальные размеры и массу наматываемых изделий;

• необходимую производительность;

• требуемый уровень автоматизации;

• удобство программирования и переналадки оборудования.

Правильно подобранный станок обеспечивает стабильное качество продукции, сокращает время переналадки и позволяет эффективно выпускать как единичные изделия, так и крупные производственные партии.

Заключение

Современные технологии намотки продолжают активно развиваться вместе с электротехнической промышленностью. Повышение точности оборудования, совершенствование систем управления и автоматизация технологических операций позволяют получать изделия с высокой повторяемостью характеристик и стабильным качеством.

Использование специализированных намоточных станков помогает предприятиям повышать производительность производства, снижать количество брака и эффективно решать широкий круг задач — от изготовления миниатюрных электронных компонентов до производства оборудования для энергетики.
